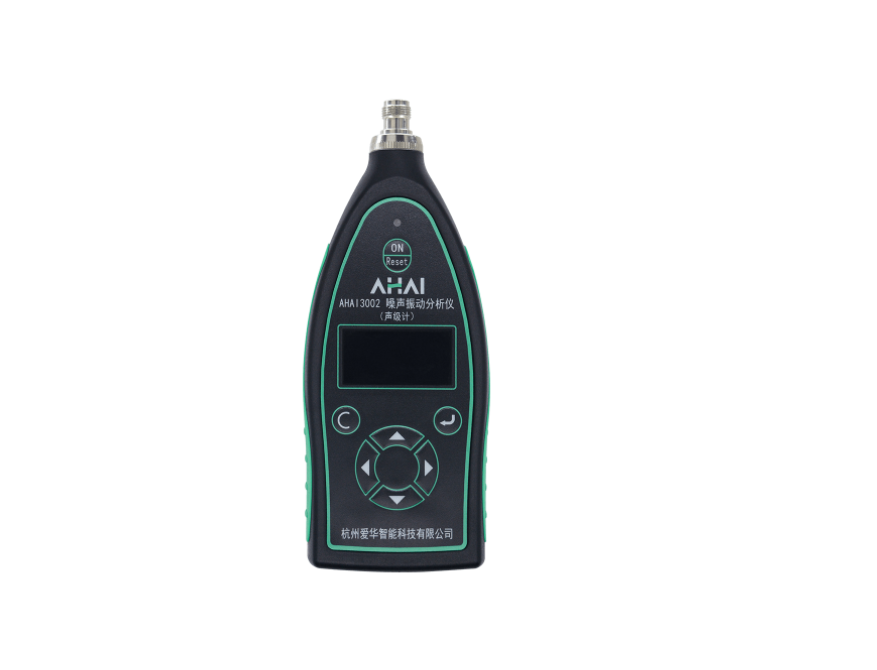

AHAI3002-2C噪聲振動分析儀
AHAI3002噪聲振動分析儀配上帶有符合IEEE1451.4標準的振動傳感器后，可以對振動加速度、速度、位移的峰值、峰峰值、有效值，振動頻率同時進行測量?？捎糜陔姍C(jī)、泵、風機、家用電器、壓縮機、煙機、發電機、齒輪箱等各類機械設備的出廠檢驗、狀態監測和故障診斷，也可用于工作場所物理因素（手傳振動）的測量。 也可配上傳聲器時是一款手持式噪聲分析儀器。可同時測量噪聲總值、統計、頻譜、聲暴露。測量結果可以保存在儀器內部，也可以實時通過藍牙、RS485/RS232接口上傳到計算機、前端服務器或云服務器上。廣泛應用于設備噪聲、環境噪聲等領域的測量。
AHAI3002-2C噪聲振動分析儀
可噪聲、振動測量自動切換
采用采數字信號處理技術
多測量指標實時同步計算
流線型外形手感舒適
|
振動部分 |
|||||||||||||
|
頻率范圍 |
|
||||||||||||
|
測量范圍 |
當用戶所配加速度計的靈敏度不同時，測量范圍隨之不同；
|
||||||||||||
|
主要測量指標 |
Apeak'，a_rms,a_p-p,vpeak，v_rms，v_p-p，dpeak，d_rms，d_p-p，Vla,T，a_max，v_max，d_max，Vla_max，a_min，v_min，d_min，VLa_min，頻率指示。 |
||||||||||||
|
截止頻率 |
|
||||||||||||
|
記錄功能 （選配） |
采樣間隔1秒到600秒可設置 |
||||||||||||
|
存貯 |
4 MB Flash RAM |
||||||||||||
|
存貯組數 |
——基本分析功能：680組 ——全功能：220組 |
||||||||||||
|
輸出接口 |
RS232/RS485、直流信號、交流信號 |
||||||||||||
|
顯示 |
1.5寸128×64點陣OLED屏 |
||||||||||||
|
功耗 （基本功能） |
<80 mA/5 V |
||||||||||||
|
電源 |
7號 AAA 堿性電池：6.0V/1000 mAh |
||||||||||||
|
外形尺寸 |
172×69×26mm |
||||||||||||
|
使用條件 |
——?dú)?nbsp; 溫：-10 ℃～50 ℃ ——相對濕度：25 %～90 % ——?dú)?nbsp; 壓：65 kPa～108 kPa |
||||||||||||
|
數據記錄 （選配) |
記錄內容：關閉或Type1～Type6 記錄間隔：1 s～600 s可選 |
||||||||||||
|
1/3OCT頻譜分析功能 （選配） |
——符合 GB/T 3241-2010
——實時分析：同時完成所有中心頻率。 |
||||||||||||
|
手傳振動測量 （選配） |
——測量范圍：80～180 dB （注：以10-6m/ S2為參考0 dB） ——頻率范圍（參考點：80 Hz,10m/s2 ）： 8～1000 Hz ± 1 dB 5～1600 Hz ± 2 dB ——主要測量指：awh,4h、VLwh,T、VLwh_max、VLwh_min。 |
||||||||||||
|
噪聲部分 |
|||||||||||||
|
傳聲器 |
1級：AHAI5225型預極化測試電容傳聲器 2級：AHAI5221型預極化測試電容傳聲器 |
||||||||||||
|
測量范圍 |
25 dB(A)～141 dB(A)；35 dB(C)～141 dB(C)；50 dB(Z)～141 dB(Z) ； 其他頻率線性范圍： 31.5 Hz：26 dB(A)～101 dB(A)；12.5 kHz：25 dB(A)～136 dB(A)。 注1：標配靈敏度-35.0dB，測量范圍隨靈敏度級變化。 注2：未注明級別時，表示適用于所有級別，下同。 |
||||||||||||
|
頻率范圍 |
1級：10 Hz～20 kHz 2級：20Hz～12.5 kHz |
||||||||||||
|
頻率計權 |
并行A、C、Z計權 |
||||||||||||
|
時間計權 |
并行F(快)，S(慢)，I(脈沖) |
||||||||||||
|
基本功能 |
Lp、Leq,t、Leq,T、Lmax、Lmin、Lpeak、SEL等 |
||||||||||||
|
準確度 |
1級：符合 GB/T 3785.1-2010/IEC 61672-1:2013 1級。 符合 GB/T 3241-2010/IEC 61260-1:2014 1級 2級：符合 GB/T 3785.1-2010/IEC 61672-1:2013 2級 符合 GB/T 3241-2010/IEC 61260-1:2014 2級 個人聲暴露計準確度：符合GB/T 15952-2010 / IEC 61250:2002 |
||||||||||||
|
數據存貯 |
4 MB Flash RAM |
||||||||||||
|
存貯組數
（基本分析功能） |
512組 |
||||||||||||
|
其它存貯 |
8組參數模板，128個測點名，64次校準記錄 |
||||||||||||
|
測量時間 |
1 s到24 h |
||||||||||||
|
日歷時鐘 |
每月誤差小于1分鐘 |
||||||||||||
|
數據接口 |
RS232/RS485、直流信號、交流信號 |
||||||||||||
|
顯示 |
1.5寸128×64點陣OLED屏 |
||||||||||||
|
功耗
（基本功能） |
<80 mA/5 V |
||||||||||||
|
電源 |
4節AAA堿性電池：連續工作約10 h； 外接電源及接口：5V/1A，USB Type-C口或DB9座接入 |
||||||||||||
|
主機尺寸 |
172×69×26 mm |
||||||||||||
|
使用條件 |
—— 氣 溫：-10 ℃～50 ℃。 —— 相對濕度：25 %～90 %。 —— 氣 壓：65 kPa～108 kPa |
||||||||||||
|
統計分析模塊
（選配） |
—— 模塊數量：2。 —— 統計0：?jiǎn)未巍?/span> —— 統計1：?jiǎn)未位?4h可選。 —— 單次統計分析指標：LXYN、SD。 —— 24h模式分析指標：LXeq,T、LXYmax、LXYmin、LN、SD、Ld、Ln、Ldn。 注：X為頻率計權A、C、Z；Y為時間計權F、S、I，N為1-99之間的整數，每個統計分析模塊可以任取其中的5個。 |
||||||||||||
|
個人聲暴露計模塊（選配） |
—— 模塊數量：2 —— 測量?jī)?nèi)容：E、Lex,8h、TWA、LAVG、DOSE，Kurt. —— 交換率：3、4、5、6可選 —— 門限：40 dB～90 dB可選 —— 限值：70 dB～90 dB可選 |
||||||||||||
|
數據記錄
（選配） |
記錄內容：關閉或Type1～Type5 Type1：“LAFi，LAeqt ，2” Type2：“Linst（ALL），9” Type3：“Linst&Leqt，12” Type4： 1級： ——1/1 OCT：“LAF，LAeqt，1/1，13” ——1/3 OCT：“LAF，LAeqt，1/3，32” 2級： ——1/1 OCT：“LAF，LAeqt，1/1，11” ——1/3 OCT：“LAF，LAeqt，1/3，30” Type5： 1級： ——1/1 OCT：“LAF，LAeqt，1/1，20” ——1/3 OCT：“LALL，1/3OCT，39” 2級： ——1/1 OCT：“LAF，LAeqt，1/1，18” ——1/3 OCT：“LALL，1/3OCT，37” Type6：“DOSItmin，7” 記錄間隔： —— Type2，Type5：0.01 s～6.00 s可選 —— Type1，Type3，Type4：0.2 s～60.0 s可選 |
||||||||||||
|
1/1 OCT頻譜分析功能
（選配） |
——濾波器類型：并行(實時)倍頻程，以10為底，G=103/10。 ——濾波器中心頻率： 1級：16 Hz、31.5 Hz、63 Hz、125 Hz、250 Hz、 500 Hz、1 kHz、2 kHz、4 kHz、8 kHz、16 kHz。 2級：31.5 Hz、63 Hz、125 Hz、250 Hz、500 Hz、1 kHz、2 kHz、4 kHz、8 kHz。 ——時間計權：F（快計權）、S（慢計權）。 ——實時分析：同時完成所有中心頻率及A、C、Z計權。 ——主要測量指標：頻帶瞬時聲壓級(Lp)、頻帶最大聲壓級(Max)、頻帶最小聲壓級(Min)、頻帶等效連續聲壓級(Leq,T)。
注：也可選配1/3 OCT頻譜分析功能，且1/1 OCT和1/3 OCT只能選其中一種。 |
||||||||||||
|
名稱 |
功能 |
||||||||||||
|
序號 |
型號 |
簡稱 |
噪聲精度 |
瞬時聲級 |
積分聲級 |
統計聲級 |
噪聲1/OCT |
振動瞬時 |
振動積分 |
手傳振動 |
振動1/3OCT |
串口輸出 |
存儲功能 |
|
1 |
AHAI3002-2A |
基本型 |
2級 |
? |
|
|
|
|
|
|
|
? |
|
|
2 |
積分型 |
2級 |
? |
? |
|
|
|
|
|
|
? |
? |
|
|
3 |
統計型 |
2級 |
? |
? |
? |
|
|
|
|
|
? |
? |
|
|
4 |
AHAI3002-1A |
基本型 |
1級 |
? |
|
|
|
|
|
|
|
? |
|
|
5 |
低聲壓型 |
1級 |
? |
|
|
|
|
|
|
|
? |
|
|
|
6 |
積分型 |
1級 |
? |
? |
|
|
|
|
|
|
? |
? |
|
|
7 |
統計型 |
1級 |
? |
? |
? |
|
|
|
|
|
? |
? |
|
|
8 |
AHAI3002-2V |
基本型 |
|
|
|
|
|
? |
|
|
|
|
|
|
9 |
基本帶 傳輸型 |
|
|
|
|
|
? |
|
|
|
? |
|
|
|
10 |
積分型 |
|
|
|
|
|
? |
? |
|
|
? |
? |
|
|
11 |
手傳振動型 |
|
|
|
|
|
? |
? |
? |
|
? |
? |
|
|
12 |
頻譜分析型 |
|
|
|
|
|
? |
? |
? |
? |
? |
? |
|
|
13 |
AHAI3002-2AV |
物理因素型 |
2級 |
? |
? |
|
|
? |
? |
? |
|
? |
? |
|
14 |
物理因素 頻譜型 |
2級 |
? |
? |
|
? |
? |
? |
? |
? |
? |
? |
|
注：1.噪聲部分全系標配A、C、Z頻率計權，F(xiàn)、S、I時間計權，振動部分全系標準加速度、速度、位移、頻率測量功能.可按用戶需求進行功能定制，詳情請來電垂詢
